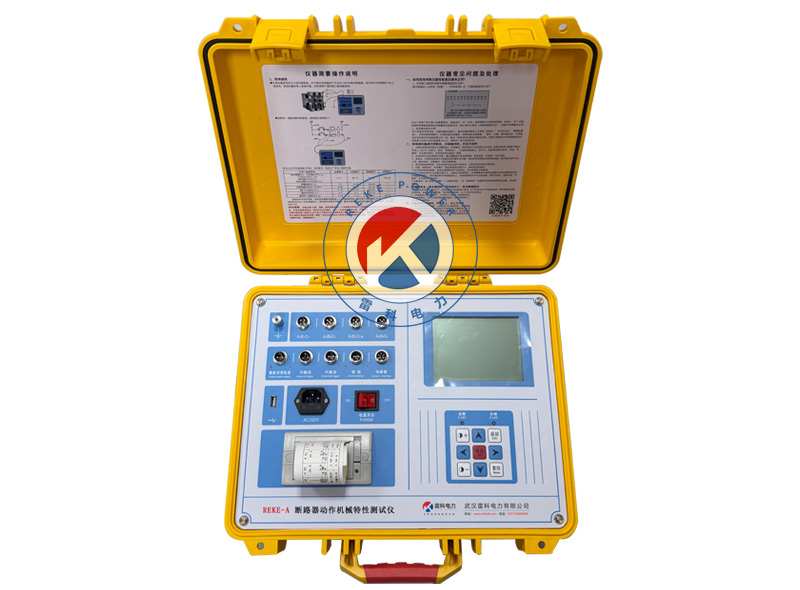

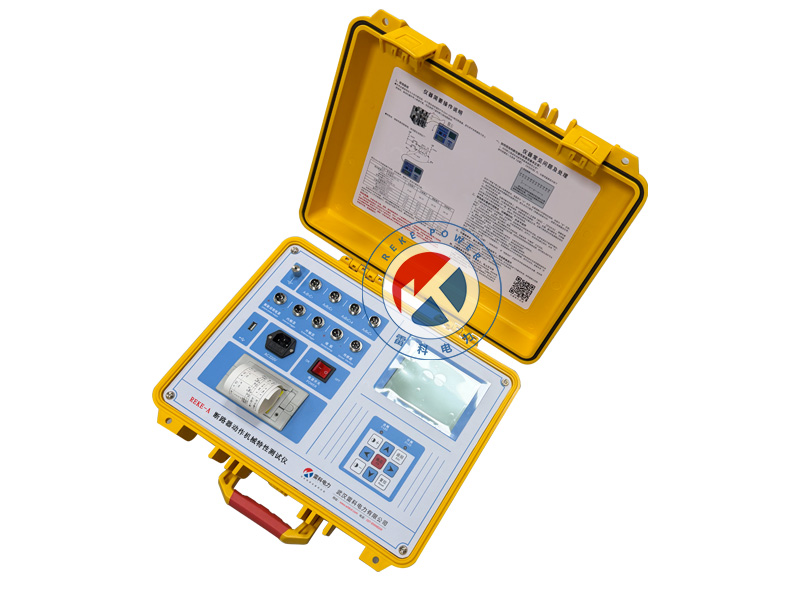

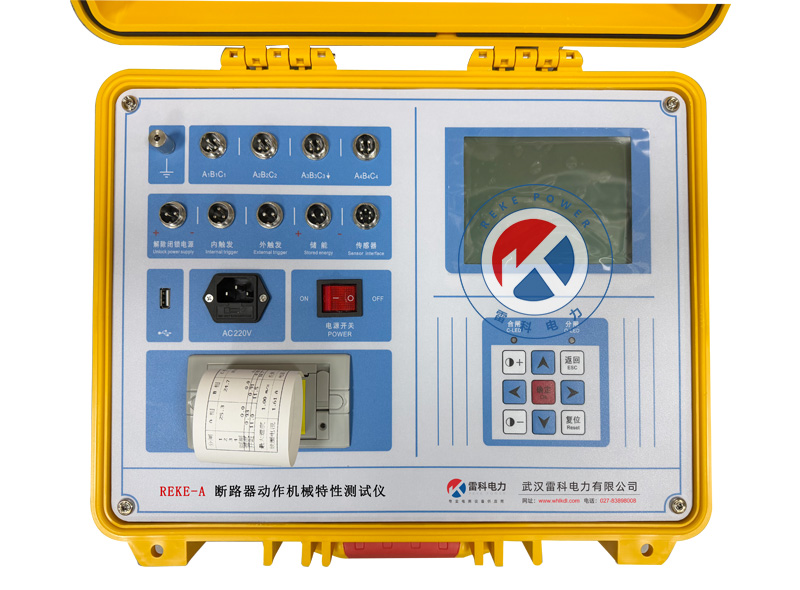

REKE-GK-A斷路器動作機械特性測試儀是依據《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2004為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。

產品特點：

1、性能

● 時間: 12個斷口的固有分、合閘時間，同相同期、相間同期。

● 重合閘: 每斷口合－分，分－合,分-合-分；一分時間、一合時間、二分時間、金短時間、無電流間隔時間值。

● 彈跳: 每斷口的合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形；每斷口的分閘反彈幅值。

● 速度: 剛分、剛合速度，較大速度，時間－行程特性曲線。

● 行程: 總行程，開距，超程，過沖行程，反彈幅值。

● 電流: 分、合閘線圈的分、合閘電流值、電阻值、電流波形圖。

● 動作電壓: 機內提供DC0～270V／20A數字可調斷路器動作電源，自動完成斷路器的高低壓動作試驗，測量打印斷路器的動作電壓值。

2、特點

◆ 適用于國內外生產的所有型號金屬觸頭的SF6開關、GIS組合電器、真空開關、油開關和柱上開關，接觸器等。

◆ 傳感器：加速度測速傳感器、旋轉測速傳感器、直線行程傳感器安裝極為方便，簡捷。三相速度、行程、開距、超程等參數顯示。

◆ 閉鎖解除電源：直接代替現場直流電源，解除開關閉鎖，方便完成開關機械特性試驗。但此閉鎖解除電源不能給帶閉鎖的開關做動作電壓試驗。

◆ 觸發方式：內觸發、外觸發、傳感器觸發和手動觸發。手動觸發可以對手動分合的斷路器（無分合閘線圈）進行特性試驗，如電桿柱上的手動分合開關。傳感器觸發主要用于開關廠等特殊要求的地方。

◆ 儲能電源輸出：儀器可提供較大啟動電流20A的可調儲能電源，一次性接好線后無須倒線就可以自動控制電機儲能。注意：儲能電機啟動電流為其額定電流的10倍以上。一般用于給35kV及以下真空開關（線圈為DC110V合DC220V）現場儲能為宜。

◆ 儀器具備“速度自定義”（非常規的移動光標速度分析）功能和測試后波形數據分析功能。（具體見儀器內部）

◆ 主機大屏幕、直透式、寬溫帶背光液晶，對比度電子調節。完善的全中文菜單提示操作，開關動作一次，顯示所有數據及波形圖譜。

◆ 主機可存儲100組現場分、合閘試驗結果，機內實時時鐘，便于存檔保存試驗日期、時間；USB接口用于數據轉移和程序升級。

◆ 儀器具有強大的數據分析功能，能對斷路器機械特性的各項指標參數進行有效分析。 內置快速微型打印機，打印所有數據及圖譜。
