REKE-GTU-150kV-GIS局部放電模擬驗證平臺主要用于GIS局部放電檢測傳感器及主機的性能檢測及功能驗證工作。驗證平臺按照標準 GIS結構設計，采用與現場一致的盆式絕緣子、高壓套管等標準部件，能夠真實還原放電信號的產生過程及傳輸特性。GIS局部放電模擬驗證平臺內置無局放試驗變壓器，模型主體采用全新工藝方式制作，選用高絕緣等級的新型材料，背景放電量小于3pC。

局部放電模擬驗證平臺采用可移動的多種放電類型切換裝置，無需打開殼體或手動旋轉螺桿，通過操作臺即可切換放電類型，移動放電源位置。驗證平臺能夠產生GIS常見的各類放電故障，并可后續在不放氣的狀態下更換放電源，實現對各種類型（UHF、超聲波、HFCT等）局部放電傳感器的性能評價，并能夠評估局部放電檢測裝置的超聲波及 UHF 定位能力，驗證局部放電檢測主機的放電脈沖捕捉、故障類型識別等功能。

驗證平臺實現了放電源電壓調節、放電類型選擇、放電位置調整的全自動控制，并可實現遠程控制，可模擬GIS內部各種類型的放電，用戶也可以根據自己的需要，制作放電缺陷模型，植入模擬平臺內，研究其發展規律和信號傳播方法。是 GIS 局放研究、培訓教學、檢測儀器驗證及評價、傳感器驗證及評價的必備平臺。

引用標準：

GB/T 7354-2018    局部放電測量

GB/T 7674-2020    額定電壓 72.5kV 及以上氣體絕緣金屬封閉開關設備

GB/T 8905-2012    六氟化硫電氣設備中氣體管理和檢測導則

GB/T 11023-2018    高壓開關設備六氟化硫氣體密封試驗方法

GB/T16927.1-2011    高電壓試驗技術 第 1 部分 一般試驗要求

GB/T16927.2-2011    高電壓試驗技術 第 2 部分 測量系統

GB 50054-2011    低壓配電設計規范

功能特點：

（1）內置可移動的多種放電類型切換裝置，無需打開殼體即可切換GIS各種放電類型，放電類型包括沿面爬電、懸浮放電、尖端放電、自由金屬顆粒放電、固體內部缺陷放電等。

（2）智能控制系統，采用圖形化軟件界面設計，操作簡單明了。能夠通過控制軟件完成升壓、降壓、放電類型切換、放電源位置移動等操作，并可實現遠程控制。

（3）模型內部集成照明燈、高清攝像頭，可通過視頻直接觀察模型內部放電源位置、放電故障類型及可視的放電特征。

（4）獨創的放電源更換裝置，能夠在不打開殼體、不放氣的狀態下快速更換放電源模塊，用戶可以根據自己的需要，制作并植入放電缺陷模型。

（5）寬范圍的應用，自帶高壓套管，能夠進行常規設備的耐壓試驗，并可模擬來自GIS 外部的電暈及線路上傳導過來的放電及干擾信號。

（6）采用標準結構，真實模擬放電信號傳輸回路，可用于局放信號傳輸特性研究與檢測裝置的定位功能驗證。

（7）集成多個測試法蘭，具備觀察窗功能，并能夠安裝內置式特高頻傳感器以及光電傳感器等新型傳感器，檢驗傳感器的性能。

（8）試驗電壓由GIS內部升壓裝置產生，無高壓接線，除套管外殼體無高壓外露部分，確保試驗人員操作安全。

（9）內置電容分壓器、脈沖電流法局部放電耦合裝置，可直接連接局部放電測試儀，同步檢測模型的局部放電水平。

系統組成：

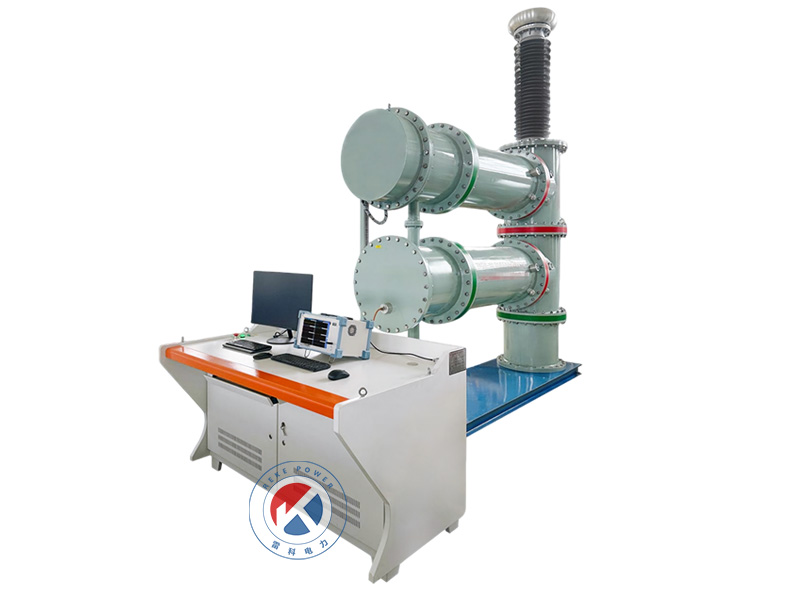

REKE-GTU-150kV-GIS局部放電模擬驗證平臺由GIS模型主體和智能操作臺兩部分組成。

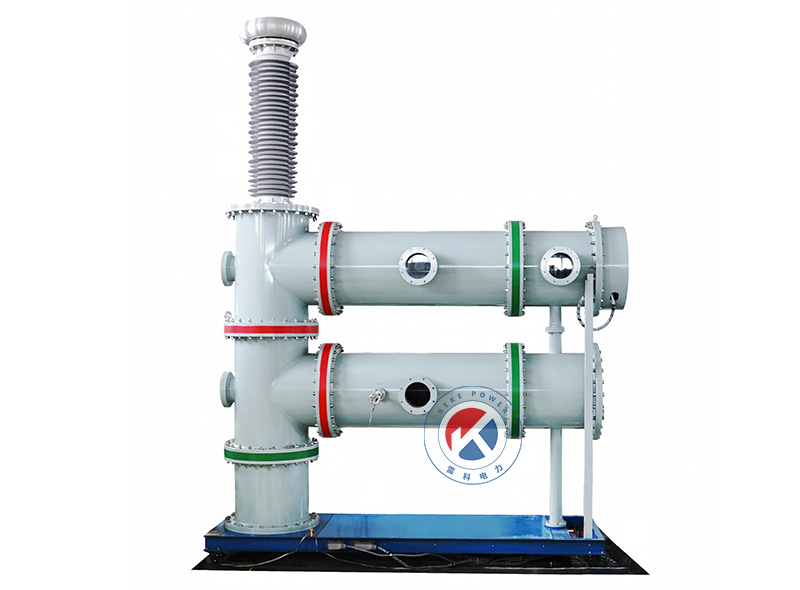

1、GIS模型主體

GIS模型主體由GIS殼體、150kV 升壓變壓器、耦合電容器、放電類型切換裝置、放電源移動裝置、高壓套管、視頻監視系統等組成。其中升壓變壓器、耦合電容器、放電源模組分別設置在相互獨立的氣室，每個獨立氣室安裝氣體壓力表，單獨監控氣室壓力。GIS殼體上集成了多個安裝法蘭，可用于觀察窗或傳感器安裝。

2、GIS智能操作臺

能操作臺由濾波器、隔離變壓器、調壓器、控制保護裝置、REKE-6205數字式局部放電檢測儀（選配）等組成。智能操作臺是根據國家最新行業試驗標準而設計的試驗控制設備，其安全可靠、功能強大、使用方便、維護簡單。智能操作臺能夠實現升壓、降壓控制，放電類型切換與放電位置移動，以及REKE-6205數字式局部放電檢測儀（選配）功能。
