一、簡介

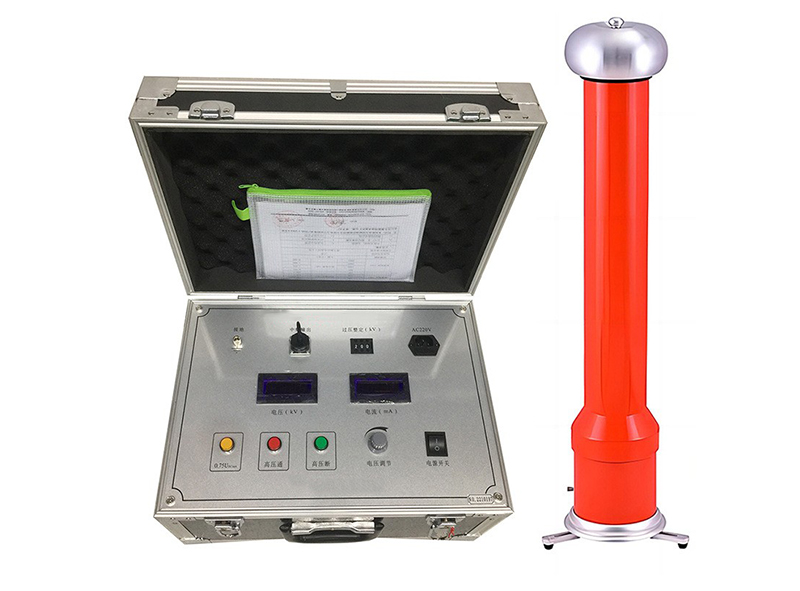

      雷科電力 Reke 系列 200kV/3mA直流高壓發生器采用了中頻倍壓電路，應用了最新的PWM中頻脈寬調制技術，閉環調整，采用了電壓大反饋，使電壓穩定度大幅度提高。使用性能卓越的大功率IGBT器件及驅動技術，并根據電磁兼容性理論，采用特殊屏蔽、隔離和接地等措施。使直流高壓發生器實現了高品質、便攜式，并能承受額定電壓放電而不損壞。具有輸出功率大、體積小的特點，有可靠的過壓、過流及零位合閘保護功能，帶0.75倍電壓切換功能。主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、斷路器、發電機等高壓電氣設備進行直流耐壓試驗或直流泄漏電流試驗。


二、執行標準

序號	標準名稱
1	DL/T 848.1-2004高壓試驗裝置通用技術條件第一部分：直流高壓發生器
2	DL/T 596-2005 《電力設備預防性試驗規程》
3	DL/T 474.2-2006 《現場絕緣試驗實施導則 第2部分:直流高電壓試驗》

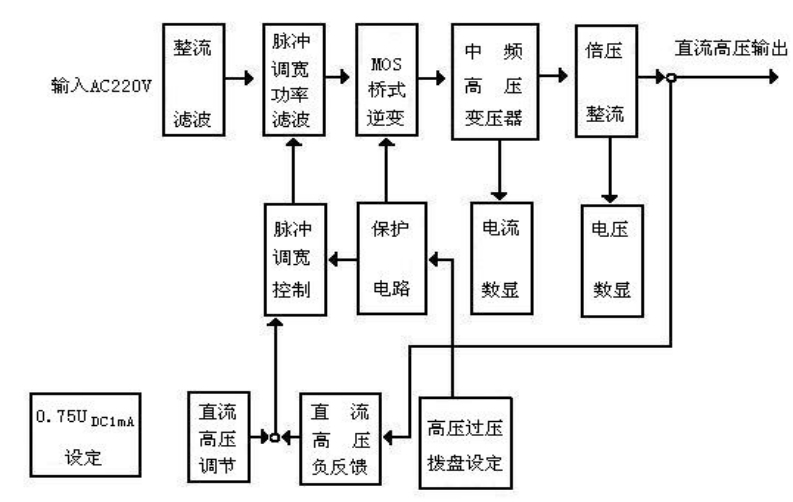

 三、工作原理框圖

四、主要技術參數特點

1．技術特點：
（1）精度高、測量準確?？刂葡渖想妷罕碇苯语@示加在負載試品上的電壓值，使用時無需外加分壓器，接線簡單。儀器具有高、低壓端測量泄漏電流，高壓端采用圓形屏蔽數字表顯示，不怕放電沖擊，抗干擾性能好，適合現場使用。
（2）電壓調節穩定度高，全量程平滑調壓，輸出電壓調節采用進口單個多圈電位器，升壓過程平穩，調節精度高。
（3）負極性輸出、零啟動、連續可調、有過電壓、過電流、回零、接地保護、特有斷線保護等各種保護功能。自動保護電路功能強，保護完善可靠，使操作安全。
（4）采用最先進技術、工藝制造，率先應用中頻倍壓電路，采用最新的PWM中頻脈寬調制技術和大功率IGBT器件，從而使輸出高壓穩定度更高，紋波系數更小。
（5）增設高精度0.75U_DC1mA功能，為做氧化鋅避雷器測量帶來極大的方便。
（6）過電壓整定采用了數字撥碼開關，能將整定電壓值直觀顯示，顯示數值單位為kV，一目了然。
（7）故障取樣采用專用的傳感器，動作時間為納秒級，光隔離元件也為納秒級，可快速完全關斷直流主回路，從而較大的保護儀器不受損傷。
（8）倍壓筒采用新型材料，輕巧、堅固。底部設有三只內藏式支撐腳，增加了倍壓筒的穩定性。外表涂特種絕緣材料，電氣性能好，防潮能力強。
（9）機箱采用鋁合金機箱，體積小，重量更輕、更美觀、更可靠、操作簡單、功能齊全，便于野外使用。


1. 技術參數：

規格 技術參數	200/2	200/3	200/5
額定電壓(kV)	200	200	200
額定電流(mA)	2	3	5
額定功率(W)	400	600	1000
控制箱質量	5.5	6.0	6.5
倍壓筒質量	8.7	9	9
倍壓筒高度	970	970	970
電壓精度	±(1.0%讀數＋2個字)
電流精度	±(1.0%讀數＋2個字)
紋波系數	≤0.5%
電壓穩定度	電源電壓變化±10%時≤1%
過載能力	空載電壓可超出額定電壓10%使用10分鐘 較大充電電流為1.25倍額定電流
電源	單相交流50Hz  220V±10%
工作方式	間斷使用：額定負載30分鐘
	1.1倍額定電壓使用：10分鐘
工作環境	溫度：-10℃～+40℃
	相對濕度：室溫為25℃時不大于85%（無凝露）
	海拔高度：1500米以下
帶電容 負荷能力	被試品電容量無限制
結構特點	電氣絕緣倍壓筒
	空氣絕緣、無泄漏之慮
操作箱特點	高精度0.75UDC1mA單觸按鈕（精度≤1.0%） 最適合氧化鋅避雷器試驗
	過壓保護采用數字撥碼開關，一目了然
	便攜式機箱，現場更方便
