局部放電，是高壓電氣設備絕緣劣化的 “預警信號”。開關柜、電力電纜、GIS 設備內部的絕緣缺陷，大多會以局部放電形式提前顯現。 在高校教學、電力技能培訓、科研試驗中，很難直接利用真實故障設備開展實操實驗。雷科電力REKE?GTU 系列局部放電教學模擬裝置，精準復刻開關柜、電纜、GIS 三大類高壓設備典型絕緣缺陷，打造安全可控、可重復試驗的局放實訓平臺。

三大型號，覆蓋主流高壓設備場景

REKE?GTU 系列包含開關柜、電纜、GIS三款教學模擬裝置，完整匹配電力教學與科研需求。

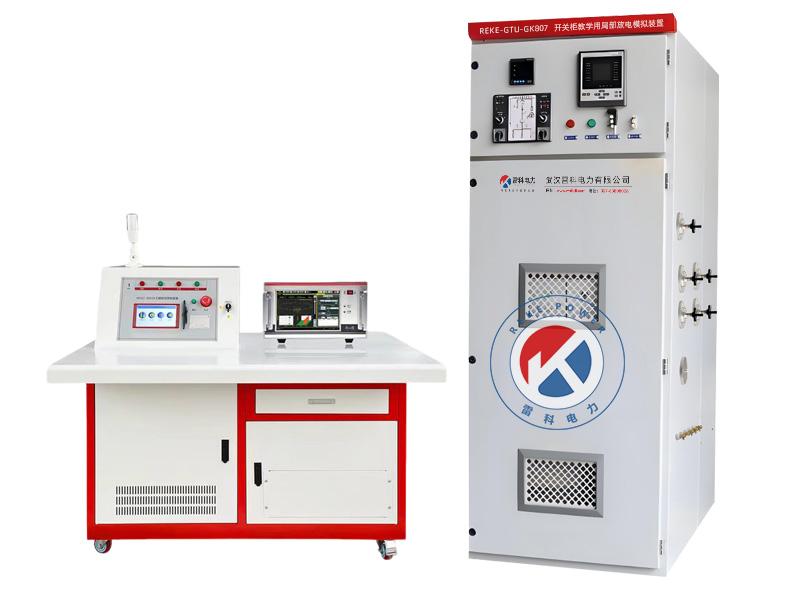

REKE?GTU?GK807 開關柜教學用局部放電模擬裝置  針對高壓開關柜設備仿真，高度還原開關柜內部各類絕緣缺陷。

　　可模擬：尖端放電、懸浮放電、氣隙放電、顆粒放電、沿面放電等典型故障;

　　外部手柄切換放電模型，無需開蓋，操作簡單安全;

　　兼容 TEV 地電波、超聲波 AE、特高頻 UHF、高頻 HFCT 多種檢測手段;

　　一體化柜體結構，適配課堂演示、學生分組實操訓練。

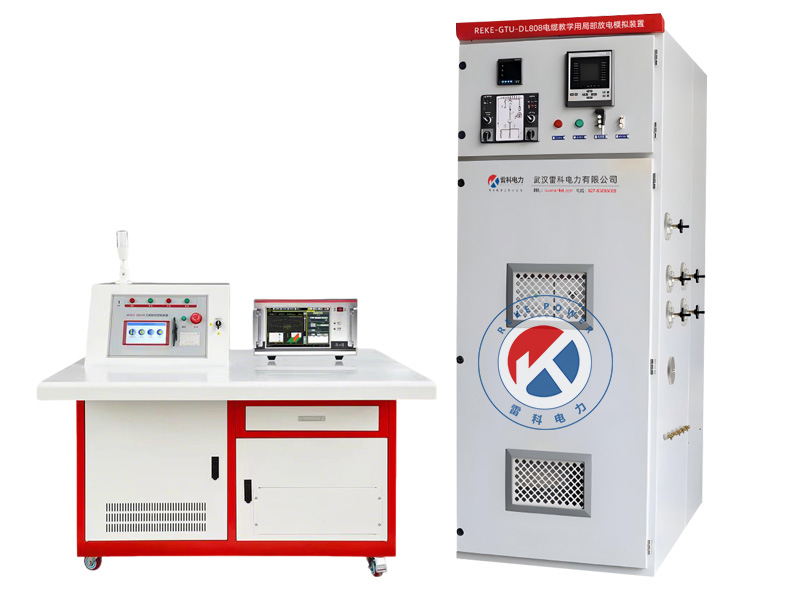

REKE?GTU?DL808 電纜教學用局部放電模擬裝置

       聚焦電力電纜本體、終端、中間接頭絕緣故障仿真。

　　復現電纜導體毛刺、接頭松動、絕緣氣泡、終端受潮等現場常見缺陷;

　　支持脈沖電流、特高頻、超聲波、高頻電流法同步檢測;

　　局放量精準可控，可調節放電強度、起熄電壓，便于觀察不同缺陷圖譜特征，非常適合《高電壓技術》課程教學實驗。

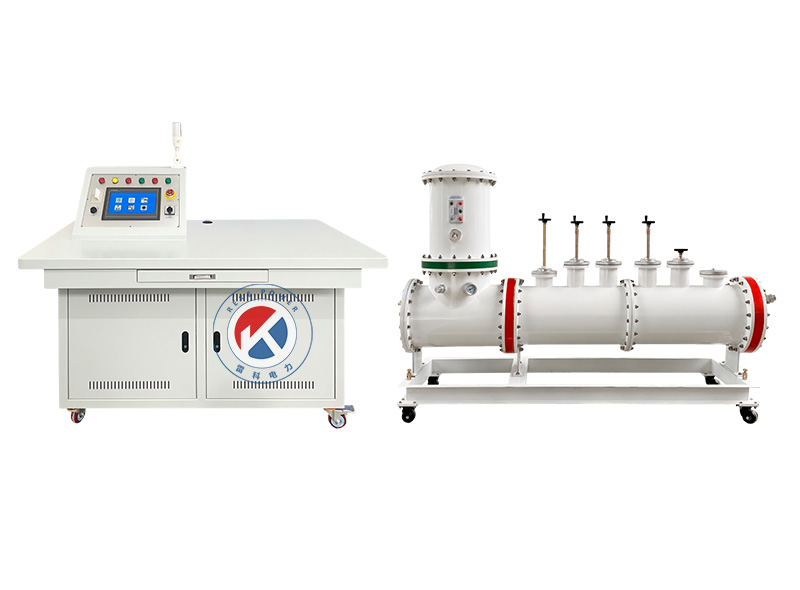

REKE?GTU?GIS 局部放電模擬系統

SF?密閉罐體結構，低本底局放環境，仿真 GIS 組合電器內部缺陷。 密閉 SF?氣室，本底局放極低，放電波形特征清晰穩定; 復現 GIS 內部尖端、懸浮、金屬顆粒、氣隙缺陷; 可用于科研課題研究、局放檢測儀器標定、電力單位運維人員技能考核培訓。

核心產品優勢

缺陷高度仿真，信號真實可信

? 真實物理缺陷模型，并非軟件模擬，輸出和現場設備一致的局放信號、PRPD 圖譜，幫助學員真正讀懂局放檢測數據。

多檢測方法兼容，一機多用

? 預留完整傳感器接口，可對接市面絕大多數局放檢測儀，完成超聲波、特高頻、地電波、脈沖電流法的對比驗證試驗。

安全防護到位，教學實訓無憂

? 高壓單元內置隔離，過壓、過流、閃絡快速跳閘多重保護;高壓與操作區物理隔離，學生實操安全性高。支持手動 / 自動雙模式升壓。

放電靈活可控，可重復性強

? 放電類型一鍵切換，可調節起熄電壓、放電幅值，試驗可以反復開展，不受天氣、環境干擾。

符合國標規范

? 滿足 GB/T 7354?2018《高電壓試驗技術 局部放電測量》、DL/T417?2019 電力設備局部放電現場測量導則等標準要求，可用于教學、科研、儀器校驗、人員考核多個場景。

主要技術共性參數

• 額定電壓：最高 100kV；額定容量：5kVA
• 輸入電源：AC220V±10% 50Hz
• 整機本底局放量≤3pC，低背景干擾
• 工作環境溫度：?10℃~50℃，適應實驗室及培訓現場
• 配置智能操作臺，觸控操作，狀態實時顯示
